内燃式沼气火炬-酒糟厂





       沼气由50%-80%甲烷(CH4)、20%-40%二氧化碳(C02)、0%-5%氮气(N2)、小于1%的氢气 (H2)、小于0.4%的

 氧气(02)与0.1%-3%硫化氢(H2S)等气体组成.由于沼气含有少量硫化氢,所以 略带臭味,其特性与天然气相似。

       空气中如含有8.6-20.8% (按体积计)的沼气时,就会形成爆炸性的混合气 体。甲烷也是主要的温室效应污染物之一。


      防风帽组件,可防止大风天气对火炬运行造成的影响,同时能增加火炬燃烧时向上的引射力,

火炬主体外壳用304*4不锈钢制作,外部喷高温防锈漆,中间为保温材料,内胆为高温浇

注料,具有耐高温,抗腐蚀、抗氧化特点,火炬运行时外表不会超过60℃,确保操作环境安全。

     火炬内筒空间非常充裕,确保燃烧完全,火炬外视无明火,无黑烟冒岀。

     火炬底座三方安装有通风百叶窗,百叶窗叶片具有旋流作用,助燃空气通过通风百叶窗引射

欣烧室,与沼气混合后完燃烧。

     火炬底座与竖筒、防风帽使用安装法兰连接,安装时先将底座固定在基础上,然后将火炬竖

 筒与防风帽逐步吊装即可,安装十分简易。

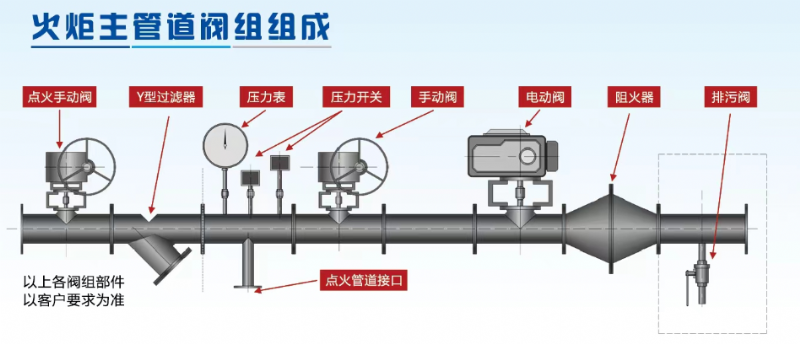

      阀组部件控制火炬沼气的供应与关闭,其中主燃气管道上配备有燃气手动阀、燃气电动阀、

阻火器,除手动阀以外其余部件均为不锈钢,部件之间采用法兰连接,易于安装与更换,

配备阻火器杜绝回火现象,确保火炬运行安全。

      正常状态下,总手动阀与手动阀为开启状态,火炬启动时开启电动阀,火炬停止运行时,关闭电动阀。

     在火炬运行长时间后,应定期打开主燃气管下方的排污阀进行排污,确保火炬运行良好。

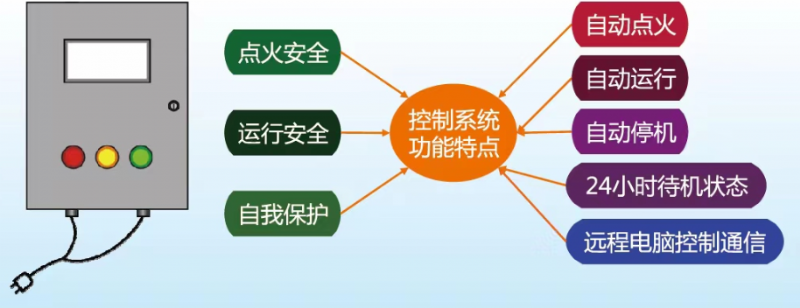

    火炬控制系统说明

      火炬控制系统由点火、运行、安全监测及自我保护部分组成,配备有控制箱(触摸屏PLC控制),

控制系统的控制方式灵活多变,既可使用压力检测,也可使用液位检测的方式进行控制,当压力

和液位达到设定运行值时,火炬自动点火运行,当供气压力和液位低于设定值时,火炬自动停

止运行,整个系统全部 自动完成,无需人工值守。(也可根据客户要求定制控制系统)

     火炬同时具备手动操作系统,以备在特殊情况下确保火炬的正常运行。
