沼气冷干机-垃圾填埋场

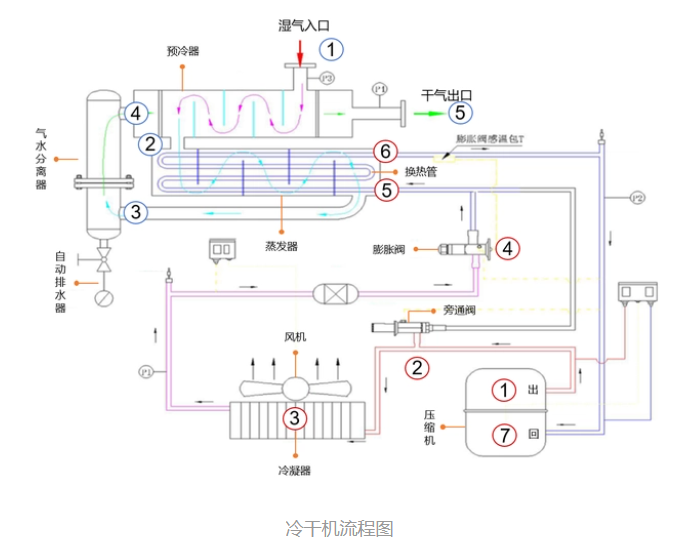

（1） 需要被干燥的、带着大量水蒸气的气体，由入口（1）进入预冷器

（2） 随后高温湿气进入下部蒸发器，气体在换热管外部周旋，与换热管内部的低温冷凝剂进行热交 换，从而降低气体温度

（3） 被降温的湿气进入气水分离器，工艺优良的分离器将99.9%的水分去除，通过自动排水器排放

（4） 被干燥完成的气体，从（4）进入预冷器，将刚由（1）进入预冷器的高温湿气进行预降温，同时也将自身温度提高，温度升高后的气体变得更加干燥，后从预冷器右侧离开，供用户使用

（1） 冷凝剂（用于降温）从压缩机的出口出发

（2） 通过旁通阀，一小部分冷凝剂经过旁通阀输送至入口（5），直接进入蒸发器内部，其余一大部分 冷凝剂继续往前走

（3） 继续往前走的冷凝剂会经过冷凝器，并被风机洗礼降温一遍

（4） 接下来，冷凝剂到达膨胀阀，进行后一波的降温

（5） 经过膨胀阀降温后的冷凝剂与旁通阀直接过来的相对较热的冷凝剂混合后（防止结冰），进入蒸发器中的换热管内

（6） 冷凝剂在换热管内的工作，就是给用户提供的高温湿气降温，并于出口（6）导出

（7） 冷凝剂返回压缩机，准备下一轮冷凝工作
